KableCero Cableado Telecaster con Mods

El KableCero para Telecaster es un dispositivo que te permite mejorar el sonido de tu guitarra y cambiar tus cápsulas sin necesidad de soldar nada. Ahora puedes cambiar las cápsulas de tu guitarra sin complicaciones.

Al instalar este circuito vas a reducir el ruido de tu instrumento y vas a tener un orden extremo de tus cápsulas. Es ideal para efectuar un cambio de cápsulas sin necesidad de soldar, está pensado para ser un circuito plug and play.

Este nuevo KableCero tiene algunas características únicas que hacen que tu guitarra sea más versátil:

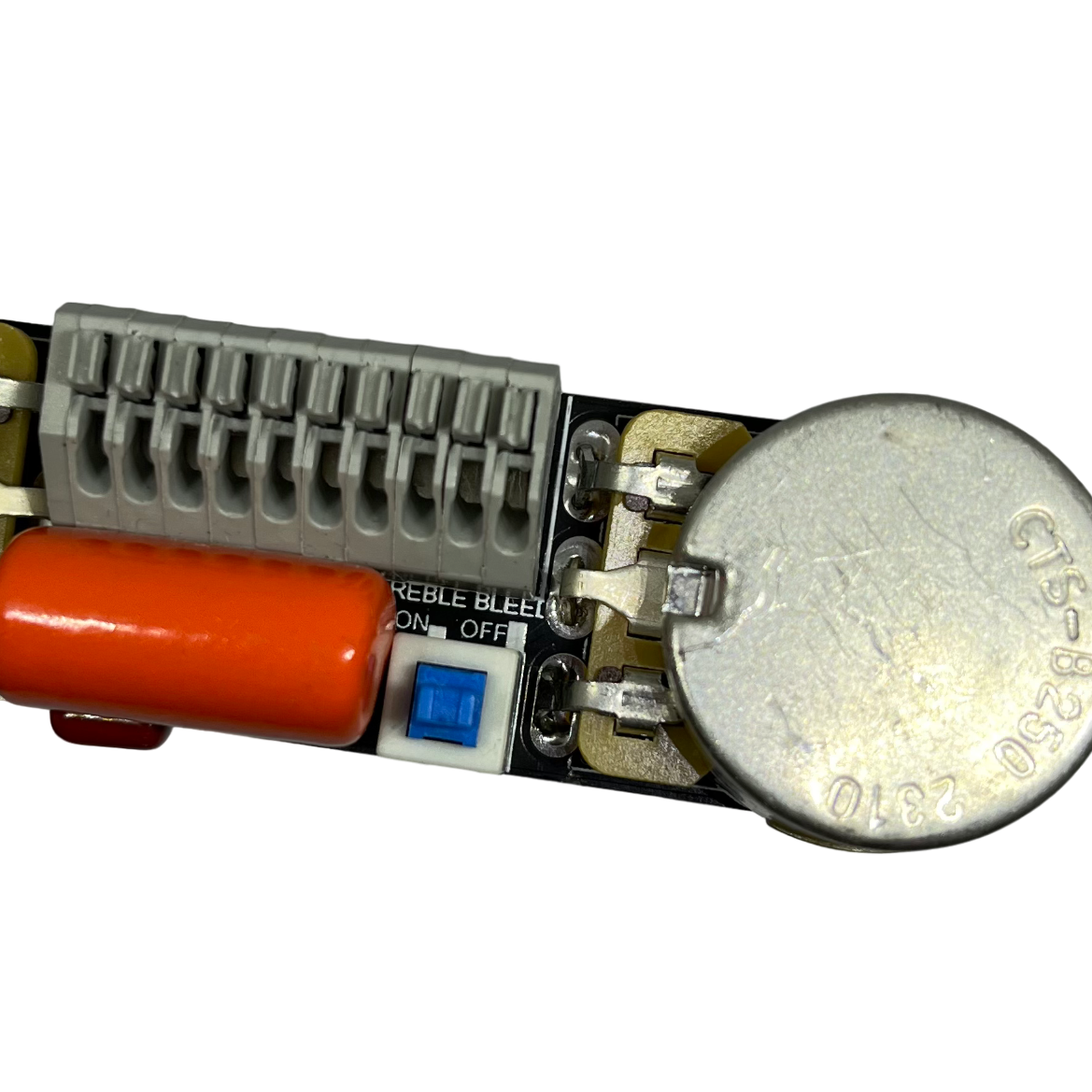

Treble bleed conmutable:

Con un simple interruptor interno, puedes activar o desactivar esta función para ajustar tu sonido. Recupera los tonos agudos que se pierden cuando bajas el volumen de tu guitarra.

Mod de activación del Treble Bleed:

Agregamos la opción que puedas activar o desactivar el Treble Bleed mediante un switch externo. Este switch es opcional, y lo puedes agregar, o también utilizar el switch interior para la activación del Treble Bleed.

Modificación de kill switch:

Este interruptor te permite cortar momentáneamente el sonido de tu guitarra cuando lo desees, como lo hacen guitarristas como Van Halen, Buckethead o Tom Morello. Muteando o "matando" la señal de la guitarra mientras está presionado, y reanudando el funcionamiento normal de la guitarra cuando se suelta el botón. Entonces, un kill switch en la guitarra se puede utilizar para crear un efecto staccato o similar al trémolo, y funciona mejor cuando se utiliza rítmicamente y en conjunto con tu estilo de interpretación.

Paso a paso para la instalación de la PCB:

• Instalación del KableCero Telecaster:
  • Instala las cápsulas según el diagrama proporcionado.
  • Conecta el jack de salida y la tierra del puente.
  • Instala los interruptores externos (mods opcionales)
• Coloca el plate en tu guitarra ¡y listo para tocar!

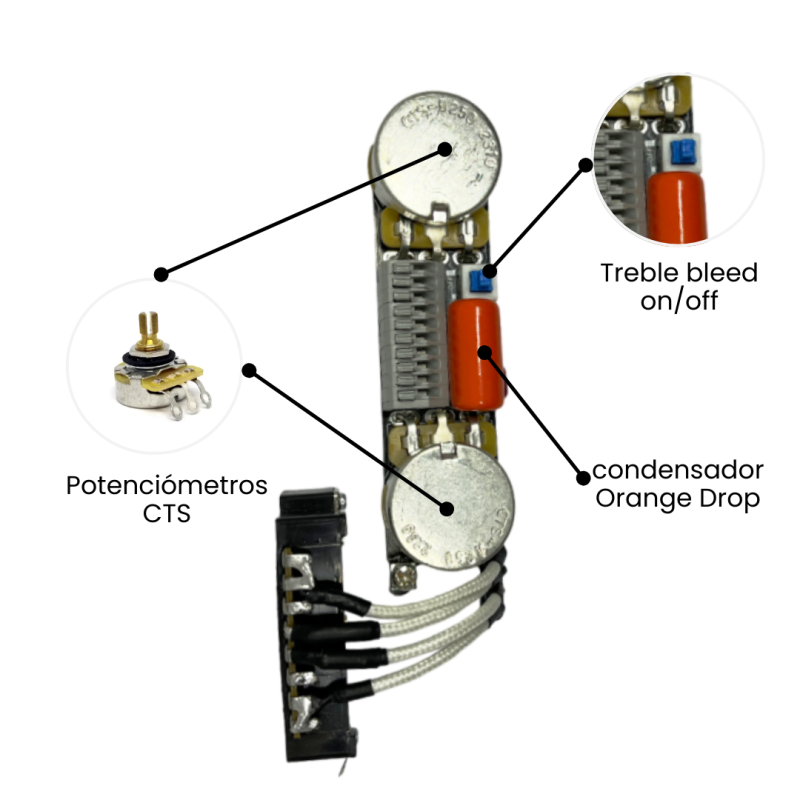

Componentes utilizados en la PCB:

• Potenciómetro CTS A250k para control de volumen
• Potenciómetro CTS B250 para control de tono
• Switch selector de 3 posiciones fabricado en Japón
• Condensador Orange Drop 0.022uF para control de tonos
• Treble bleed con condensador de 0.001uF.
• Dip Switch de 10 pines para instalación de cápsulas y componentes sin soldar

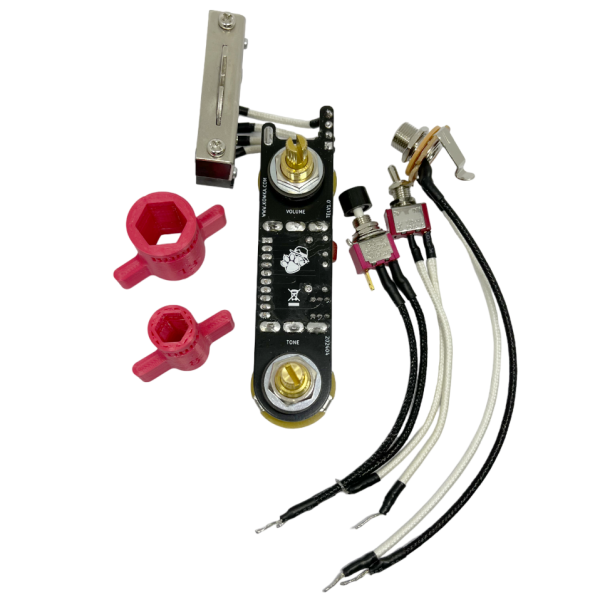

El KableCero Telecaster incluye:

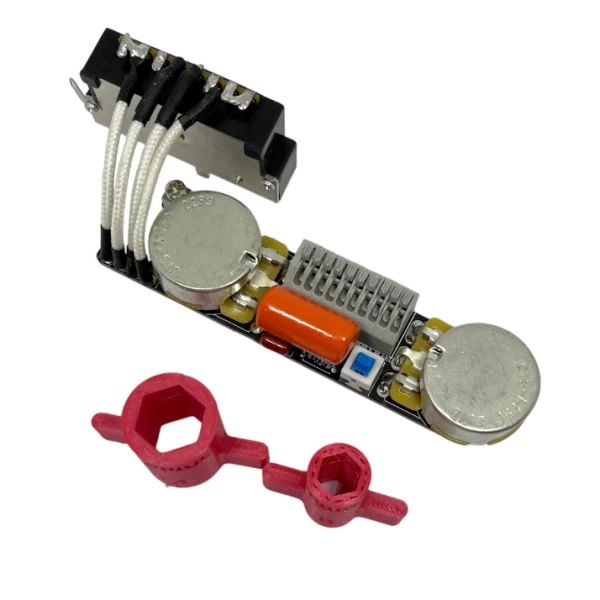

• Placa PCB con componentes soldados
• Llave número 13 plástica para la instalación
• Llave número 8 plástica para la instalación

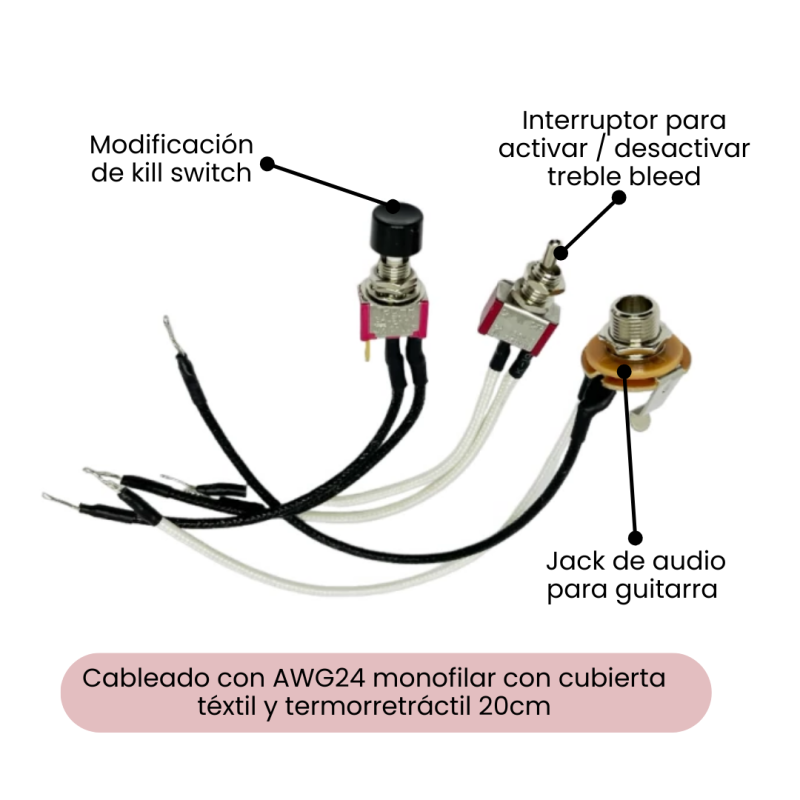

• Jack de audio para guitarra fabricado en Japón cableado con AWG24 monofilar con cubierta téxtil y termorretráctil
• Interruptor de 2 posiciones para Treble Bleed cableado con AWG24 monofilar con cubierta téxtil y termorretráctil
• Interruptor momentáneo para Killswitch cableado con AWG24 monofilar con cubierta téxtil y termorretráctil

Video de instalación

Y si necesitas ayuda, ¡hay un video de instalación disponible!

Cableado

Estas son las posiciones en que los tienes que conectar los cables en el dip switch de 10 pines:

Ten en cuenta que las modificaciones son opcionales. Si no vas a usar el mod del Treble Bleed ni el Kill Switch, no es necesario que conectes esos pines.

Esquema	Pin	Conexión
	1	Kill Switch Pin A
	2	Kill Switch Pin B
	3	Ground Tierra Positivo + Output Jack
	4	Out Salida Positivo + Output Jack
	5	Switch Treble Bleed A
	6	Switch Treble Bleed B
	7	Bridge Puente Negativo -
	8	Bridge Puente Positivo +
	9	Neck Brazo Negativo -
	10	Neck Brazo Positivo +
