KableCero Cableado Stratocaster HSS

El KableCero es un dispositivo que te permite mejorar el sonido de tu guitarra y cambiar las cápsulas sin necesidad de soldar nada. Ahora puedes cambiar las cápsulas de tu guitarra sin complicaciones.

Al instalar este circuito vas a reducir el ruido de tu instrumento y vas a tener un orden extremo de tus cápsulas. Es ideal para efectuar un cambio de cápsulas sin necesidad de soldar, está pensado para ser un producto plug and play.

Este nuevo KableCero tiene algunas características únicas que hacen que tu guitarra sea más versátil:

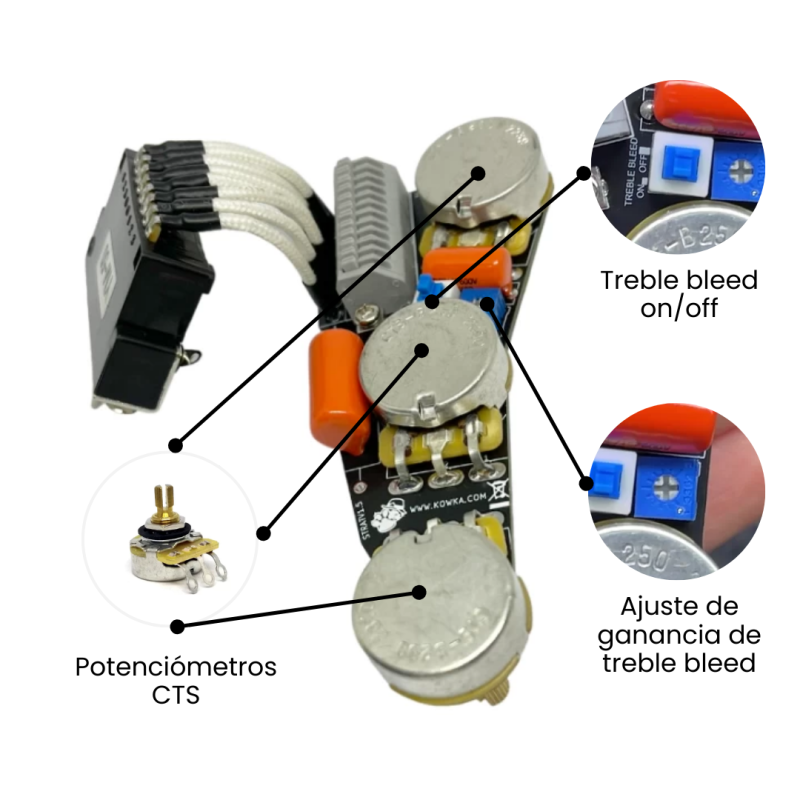

Treble bleed conmutable:

Con un simple interruptor interno, puedes activar o desactivar esta función para ajustar tu sonido. Recupera los tonos agudos que se pierden cuando bajas el volumen de tu guitarra.

Ajuste de ganancia de treble bleed:

Ahora puedes ajustar la respuesta de tu treble bleed para que se adapte mejor a tu estilo de tocar. Este circuito de treble bleed variable te permite ajustar cuántos agudos se filtran cuando reduces el volumen, brindándote un control total sobre el brillo o calidez del tono a volúmenes bajos.

Paso a paso para la instalación de la PCB:

• Preparación del pickguard:
  • Utilizando la plantilla plástica, calcula la posición del circuito en el pickguard de tu guitarra.
  • Con esto, realiza las correcciones a tu pickguard para la correcta instalación.
• Instalación del KableCero Strat:
  • Instala las cápsulas según el diagrama proporcionado.
  • Conecta el jack de salida y la tierra del puente.
  • Instala los interruptores externos.
• Coloca el pickguard en tu guitarra ¡y listo para tocar!

Componentes utilizados en la PCB:

• Potenciometro CTS A500k para control de volumen
• Potenciometros CTS B500K para control de tono
• Switch selector de 5 posiciones fabricado en Japón
• Condensador Orange Drop 0.022uF para control de tonos
• Treble bleed con condensador Orange Drop de 0.001uF
• Dip Switch de 12 pines para instalación de cápsulas y componentes sin soldar

El KableCero incluye:

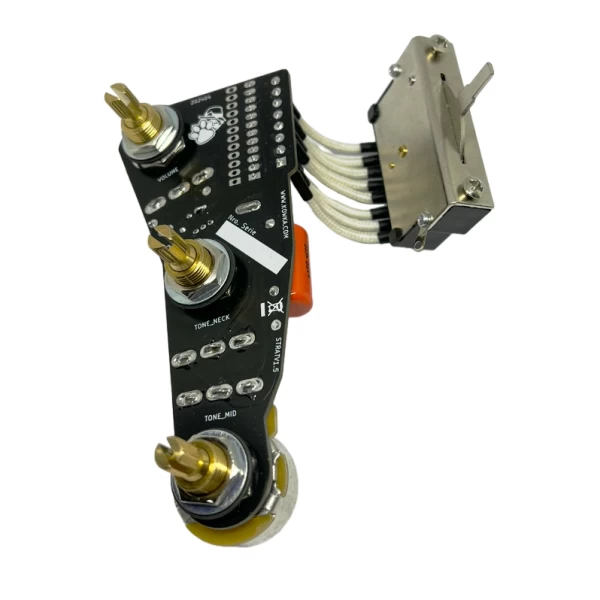

• Placa PCB con componentes soldados

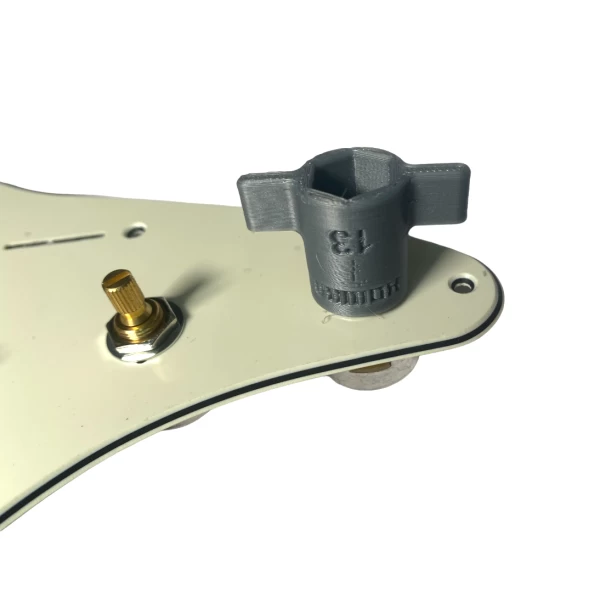

• Llave número 13 plástica para la instalación
• Plantilla plástica para la correcta instalación

Video de instalación

Y si necesitas ayuda, ¡hay un video de instalación disponible!

Cableado

Estas son las posiciones en que los tienes que conectar los cables en el dip switch de 12 pines:

Esquema	Pin	Conexión
	5	Ground Tierra Positivo + Output Jack
	6	Out Salida Positivo + Output Jack
	7	Bridge Puente Negativo -
	8	Bridge Puente Positivo +
	9	Mid Medio Negativo -
	10	Mid Medio Positivo +
	11	Neck Brazo Negativo -
	12	Neck Brazo Positivo +
