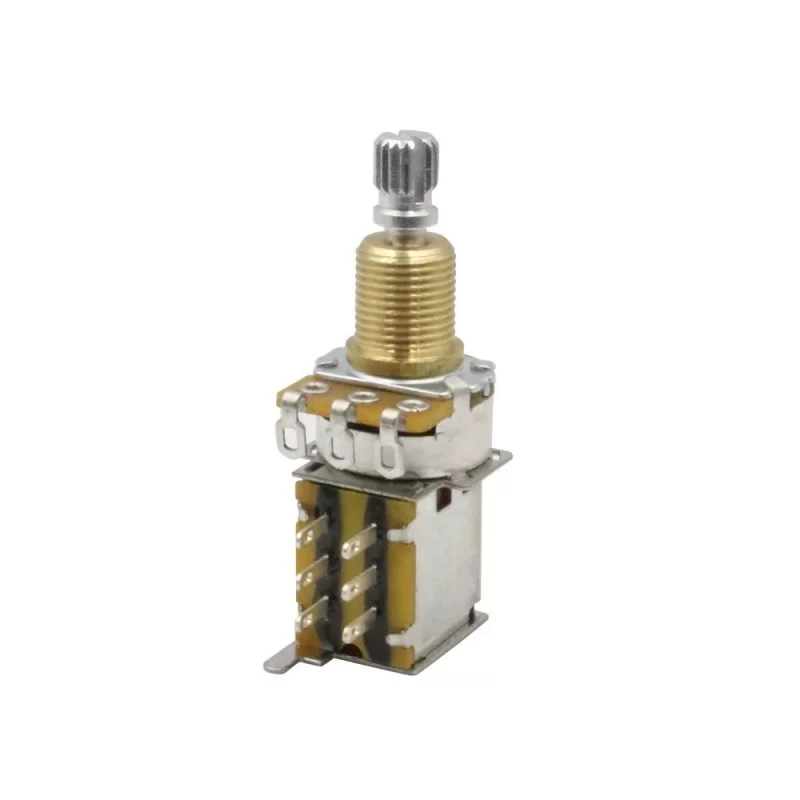

Potenciómetro Push-Push A250k
Referencia: ktd1505
Potenciómetro push-push logarítmico A250k.
Potenciómetro push-push logarítmico A250k.
Se usa para distintas combinaciones de cableados electrónicos en el instrumento. El interruptor se presiona para cambiar de modo (push-push).

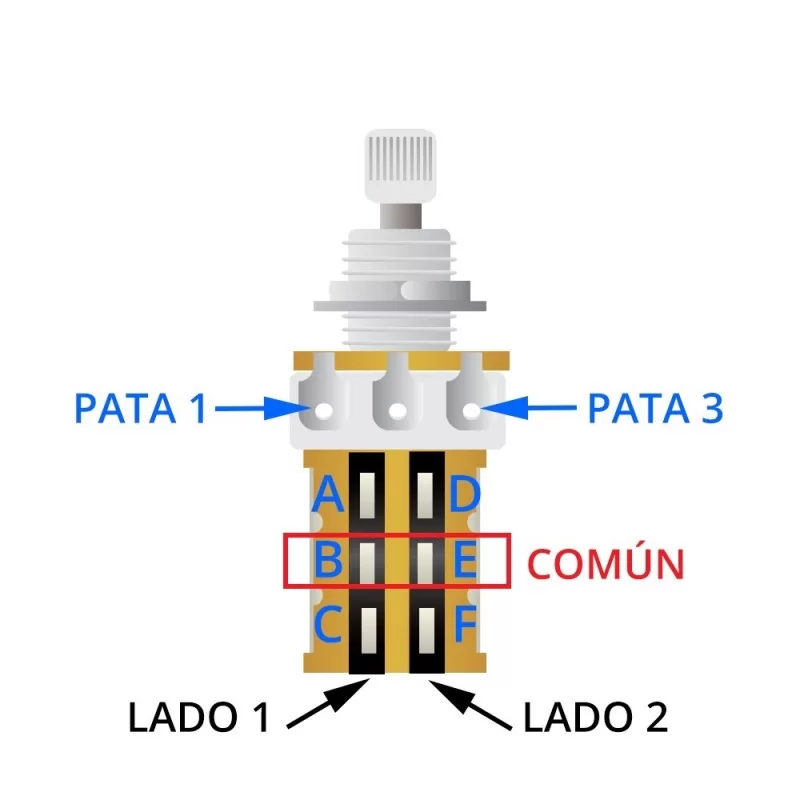

Cómo instalar el potenciómetro push-push:
El potenciómetro tiene 2 posiciones o lados:
El lado 1 (cuando se presiona y queda abajo) activa los pines de abajo: B, C, E, F. El pin B se conecta al pin C. El pin E se conecta al pin F.
El lado 2 (cuando se presiona y queda arriba) activa los pines de arriba: A, B, D, E. El pin B se conecta al pin A. El pin E se conecta al pin D.
Los pines B y E son comunes, siempre están conectados.

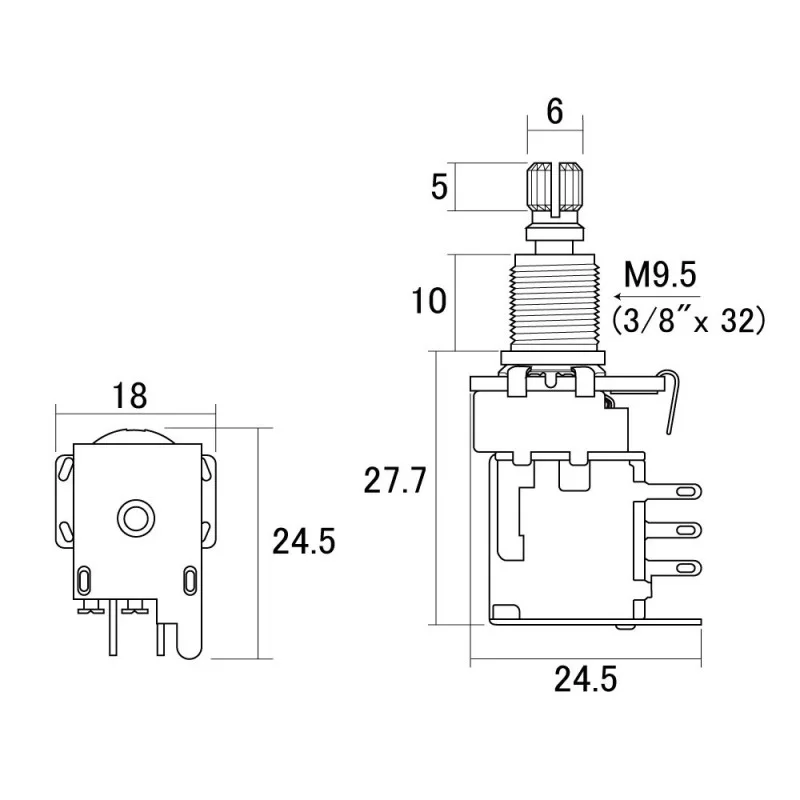

Características técnicas:
Eje dividido (split shaft) de latón | |
Diámetro del eje: | 6 mm |
Altura del eje: | 10 mm |
Diámetro del agujero de montaje: | 7.9 mm |
Diámetro del eje para la perilla: | 5.9 mm |
Rango de tolerancia: | 10% |
Valor: | Logarítmico A250k |
Cambia la perilla cuando el potenciómetro esté en posición arriba.
Incluye 2 tuercas y 1 golilla.
Fabricado en Japón.
Ficha técnica
- Potenciómetro
- Logarítmico (A)
- Resistencia
- 250k
- Tipo
- Push Push
